課程介紹

課程內容

1、(CAD部分、UG軟件部分)

2、(實際模具設計部分)對產品不良修改，IGES補破面，自動分模，手動分模，模具設計實戰經驗。斜頂、行位設計與相關計算，大水口、細水口的各種模具方案分析與設計，復雜模具結構設計，塑料材料、模具鋼材、加工工藝、塑料成型的詳細講解。出模具加工圖，線割圖等。全套CAD-2D模具結構排位，全3D模具結構設計。

就業崗位：

模具設計工程師、繪圖工程師、跟模工程師、項目工程師.

1、模具的認識與設計概述

1)設計依據

主要是客戶提供的圖樣或?qū)崢�，�?duì)應要求的原料，進行產品的可行性分析，包括尺寸精度，壁厚，拔模斜度及表面要求等，還有注射機的選用和優先采用的頂出方式等

2)模具設計程序

a. 產品的可行性分析，出初案的DFM報告

b. 確定型腔數量與排列，注塑機的型號

c. 分型面的確定，包括側向分型與抽芯機構

d. 澆注系統的設計

e. 排氣系統的設計

f. 頂出系統的設計

g. 模胚的確定與標準件的選用，及模具鋼材的選用

h. 繪制裝配圖，3D圖，零件圖，及出BOM清單

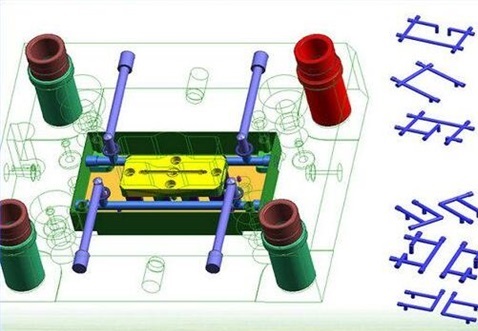

塑料模具設計展示

2、常用鋼料的特性和常用塑膠成型特性

1)關于各種鋼材的分類和特性：P20，H13，420等

2)結晶型塑料：PE，PP，POM，PA，PET，PBT等

3)非結晶型塑料：PS，ABS，PC，PMMA，PC+ABS等

3、如何看懂圖紙：基礎的機械制圖常識

4、常用模具結構介紹和UG模胚調用

1)模具分類

2)兩板模模胚結構講解

3)三板模模胚結構講解

4)模架與內模尺寸的確定

5)模具各組件說明

6)UG模胚調用詳解

5、澆注系統的設計與冷卻系統的設計

1)澆注系統的組成及能

2) 澆注系統多型腔布置設計原則

3) 冷卻水路設計原則

4) 冷卻水路樣式

6、分模面設計要點與排氣系統的設計

1)分型面的定義

2)分型面的形式

3)設計分模面的注意事項

4)選擇分型面的原則

5)塑膠產品分模撥模注意事項

6)產品光潔度與模具拋光等級

7)排氣槽的主要作用

8)排氣槽的尺寸

9)排氣標準

10)鑲件排氣

7、頂出系統的設計與彈簧計算

1)頂針(推桿)頂出

2)司筒(推管)頂出

3)推板頂出

4)推塊頂出

5)定模頂出

6)二次頂出

7)三次頂出

8) 彈簧計算

8、側向分型與抽芯機構

1)抽芯力的計算

2)斜導柱(邊)直徑估算

3)彎銷截面尺寸的估算

4)抽芯距的計算

5)斜導柱長度計算

6)彎銷滑塊方孔尺寸的計算

7)側向分型與抽芯機構設計要點

8)彈弓抽芯

9)液壓式抽芯 10)斜頂?shù)臉邮?11)斜頂座的樣式

9、2D排位+分模+全3D結構設計+散件圖

1)電子產品(機殼類外殼)

2)家電產品(外殼)

3)汽車配件(支架)

4)汽車配件三板模

5)汽車內飾件(外觀件)

6)汽車配件(支架熱流道)

7)汽車座椅配件

8)汽車裝飾件
